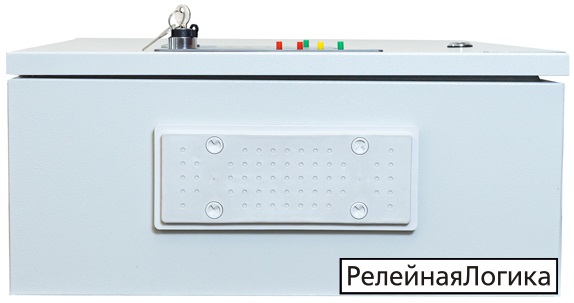

Шкаф подпора для зоны МГН имеет интуитивно понятный интерфейс, а также множество встроенных функций, которые выгодно отличают его от устройств других производителей.
Тип сигналов запуска шкафа подпора для зоны МГН:
— сухой контакт;
— 12-24В DC;
— СПЗ GLOBAL, прот. R2;
— АЛС Рубеж, прот. R3;
— RS-485, Болид;
— RS-485, Modbus RTU\TCP.
Тип датчика двери зоны МГН для управления вентилятором подпора:
— геркон;
— адресный датчик.
Количество управляемых шкафом подпора для зоны МГН ступеней электро-калорифера:
— 1 ступень;
— 2 ступени;
— 3 и более ступеней по ТЗ Заказчика.

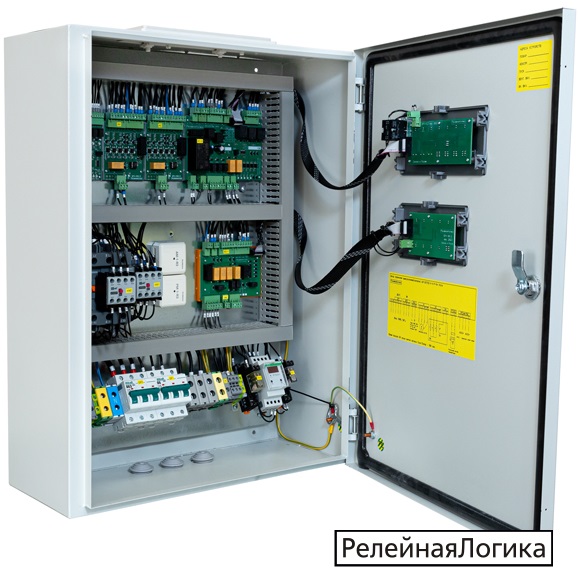

Шкаф подпора для зоны МГН разработан, производится и тестируется в соответствии с ГОСТ Р 53325-2012 и ТР ЕАЭС 043/2017 и имеет действующий сертификат.
Шкаф подпора с для зоны МГН собирается на оборудовании DEKraft.
Контроль неисправностей шкафа подпора для зоны МГН:
Панель управления и индикации шкафа
ШУ-ПД(ДУ)-Х1-Х2-X3-54 УХЛ 4, где:
ШУ– шкаф управления;
ДУ — дымоудалением;
ПД – подпором воздуха;
Х1 — номинальный ток шкафа управления(либо мощность подключаемого электродвигателя вентилятора кВт);
Х2* — номинальный ток подключаемого ЭК\мощность подключаемого ЭК кВт;
Х3 — тип сигналов управления\диспетчеризации:
С — «сухой контакт»(базовая поставка);
П — «управление 12-24В DC, диспетчеризация «сухой контакт»;
Р — «Рубеж, прот. R3»;
Б — «Болид, RS-485»;
М — «Modbus RTU(TCP), RS-485».
54 – степень защиты по ГОСТ 14254-80
УХЛ4 – степень защиты шкафа по ГОСТ 15150-69
*При заказе ШУ-ПД с управлением ЭК.
Сокращения применяемые в тексте:
ППУ — прибор пожарный управления;
УДП — устройство дистанционного пуска;
ЭК — электрический калорифер
Режимы работы:
— Автоматический — открытие клапана подпора и запуск вентилятора подпора производится по сигналу «ПОЖАР» от прибора пожарного управления (ППУ), тип сигнала запуска в зависимости от модификации шкафа подпора:
— «сухой контакт»;
— 12-24 VDC;
— протокол Modbus RTU,интерфейс RS-485;
— АЛС Рубеж, прот. R3;;
— RS-485, Болид.
—
РУЧНОЙ
— открытие клапана подпора и запуск вентилятора подпора производится с помощью переключателя с ключом «ВКЛ», установленного на двери шкафа подпора. Этот режим, также может использоваться для проверки работоспособности клапана и вентилятора подпора.
После запуска вентилятора подпора в зависимости от уставок температуры в канале, производится включение\отключение калорифера.
Запуск и останов вентилятора подпора производится по сигналу с датчика положения двери зоны МГН(открыта\закрыта). Тип датчика положения двери — например герконовый датчик ИО 102-2 (СМК-1) .
Работа калорифера возможна только если произведен запуск вентилятора подпора.
При снятии сигналов запуска «ПУСК» — «ПОЖАР» останов вентилятора подпора производится ТОЛЬКО ПОСЛЕ ПРОДУВА КАЛОРИФЕРА.
Стандартная задержка работы вентилятора подпора на продув калорифера — 180 сек.
Вывод информационных, дискретных сигналов в систему диспетчеризации:
— «Питание ввода в норме»\»Неисправность питания ввода»;
— «Питание резервного ввода в норме»\»Неисправность питания резервного ввода»;
— «Неисправность»(обобщенный сигнал неисправности);
— «Пуск»(прием сигнала от УДП, либо пуск произведен установкой переключателя в положение «Ручной»);
— «Вентилятор подпора включен»;
— «Неисправность вентилятора подпора»;
— «Неисправность УПП»(устройства плавного пуска»;
— «Неисправность ПЧ»(преобразователя частоты);
— «Дверь шкафа открыта»(установка концевой микропереключателя на дверь шкафа)*;
— «Клапан подпора открыт»;
— «Клапан подпора закрыт»;
— «Неисправность электрокалорифера 1 ступени»;
— «Электрокалорифер 1 ступени включен»;
— «Неисправность электрокалорифера 2 ступени»;
— «Электрокалорифер 2 ступени включен»;

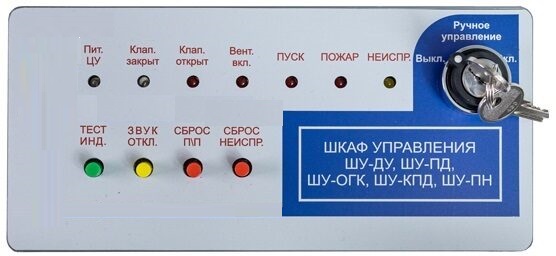

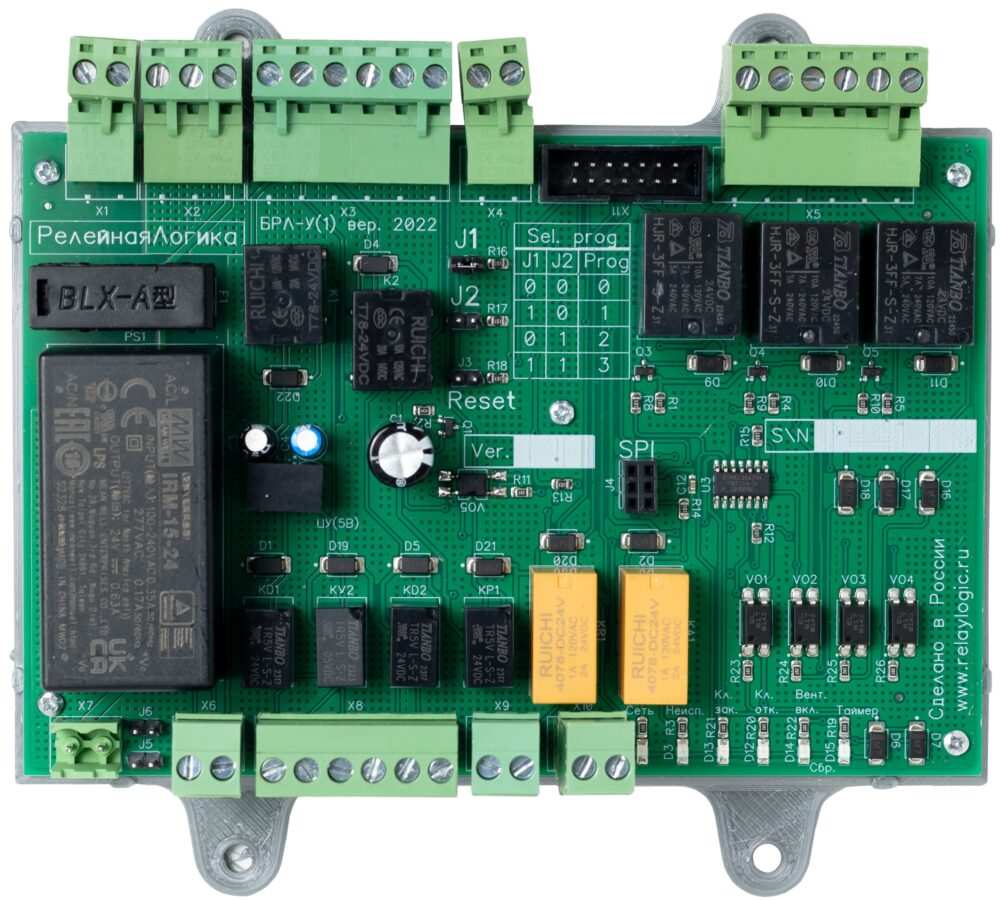

Панель управления и индикации шкафа подпора для зоны МГН — блок БРЛ-У-2

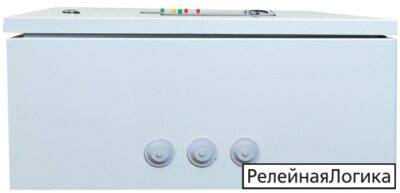

Панель управления шкафа подпора для зоны МГН
Звуковая сигнализация шкафа подпора для зоны МГН ШУ-ПД:
— ПОЖАР;
— ПУСК;
— НЕИСПРАВНОСТЬ;
Световая индикация шкафа подпора для зоны МГН ШУ-ПД:
— Питание ЦУ в норме;
— Клапан открыт;
— Клапан закрыт;
— Вентилятор включен;
— ПУСК;
— ПОЖАР;
— НЕИСПРАВНОСТЬ.
Органы управления шкафа подпора для зоны МГН ШУ-ПД:
— Кнопка «Тест индикации» — проверка работоспособности всей свето-звуковой индикации, расположенной на двери шкафа подпора;
— Кнопка «Звук отключить» — отключение звуковой сигнализации «Пуск» и\или «Пожар» и\или «Неисправность» (автоматическое восстановление звуковой сигнализации происходит при каждом новом поступлении любого из этих сигналов, также можно произвести восстановление параметров звуковой индикации кратковременным нажатием на кнопку «Тест индикации);
— Кнопка «Сброс Пуск\Пожар» — сброс сигналов «Пуск» и\или «Пожар»(ключ переключателя должен быть в положении «Выкл»);
— Кнопка «Сброс Неисправность» — сброс сигналов неисправности, поступивших от устройств контроля(Неисправность питания, неисправность электродвигателя, неисправность катушки контактора, неисправность резервного ввода АВР, неисправность привода клапана, неисправность управляющих линий ППУ и УДП). Сигнал «Неисправность» имеет задержку 1,5-2 сек., для исключения ложных срабатываний устройств контроля шкафа. Сброс сигнала неисправности возможен только при полном устранении всех неисправностей.
— Переключатель «Пуск выкл.-вкл.» — ручное управление запуском вентилятора подпора — сигнал «ПУСК».

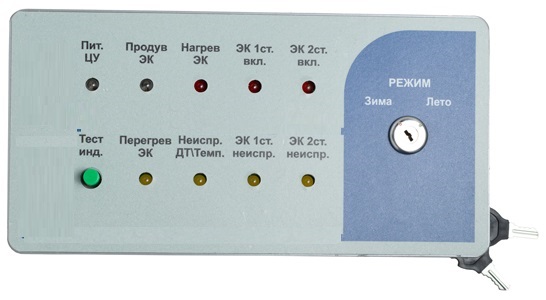

Панель управления электрокалорифером шкафа подпора для зоны МГН
Световая индикация шкафа подпора для зоны МГН ШУ-ПД
— Питание ЦУ в норме;
— Продув ЭК;
— Нагрев ЭК;
— ЭК 1 ступень включена;
— ЭК 2 ступень включена;
— Перегрев ЭК;
— ЭК 1 ступень включена;
— Неисправность ДТ\Темп.;
— ЭК 1 ступень неисправность;
— ЭК 2 ступень неисправность.
Органы управления шкафа подпора для зоны МГН ШУ-ПД:
— Кнопка «Тест индикации» — проверка работоспособности свето-звуковой индикации, расположенной на панели БРЛ-ЭК-2 шкафа подпора;
— Переключатель режимов «Зима-Лето» — разрешение, или запрет включения ступеней электрокалорифера.
Режим «Зима» — работа калорифера разрешена;
Режим «Лето» — работа калорифера запрещена.
Контроль неисправностей шкафа подпора для зоны МГН:
— Неисправность питающего ввода (постоянный контроль на обрыв фаз, неправильное чередование фаз, «слипание» фаз, неисправность напряжения);
— Неисправность резервного ввода АВР (постоянный контроль состояния резервного ввода АВР);
— Неисправность подключаемого электродвигателя вентилятора подпора(контроль силовой цепи электродвигателя на обрыв и короткое замыкание);
— Неисправность катушки контактора управляющего запуском вентилятора подпора(постоянный контроль на обрыв и короткое замыкание);
— Неисправность управляющей линии «ПОЖАР»(ППУ)(контроль на обрыв и короткое замыкание);
— Неисправность управляющей линии «ПУСК»(УДП)(контроль на обрыв и короткое замыкание);
— Неисправность управляющей линии «Дверь МГН»(контроль на обрыв и короткое замыкание);
— Неисправность устройства плавного пуска, или частотного преобразователя;
— Неисправность подключаемого электропривода клапана подпора(контроль на обрыв и короткое замыкание);
— Неисправность подключаемого электрокалорифера 1 ступени(контроль силовой цепи электрокалорифера на обрыв и короткое замыкание);
— Неисправность катушки контактора управляющего запуском электрокалорифера 1 ступени(постоянный контроль на обрыв и короткое замыкание);
— Неисправность подключаемого электрокалорифера 2 ступени(контроль силовой цепи электрокалорифера на обрыв и короткое замыкание);
— Неисправность катушки контактора управляющего запуском электрокалорифера 2 ступени(постоянный контроль на обрыв и короткое замыкание);
Шкаф подпора для зоны МГН имеет встроенную задержку на запуск вентилятора, для открытия клапана(90 сек.), которую при использовании конфигурации шкафа без управления клапаном подпора можно отключить установкой соответствующего джампера на блоке БРЛ-У-1(основной блок управления).
Шкаф подпора для зоны МГН имеет функцию контроля положения клапана подпора(«Открыт»-«Закрыт»), которую можно включить установкой соответствующего джампера на блоке БРЛ-У-1(основной блок управления). Прим. может задаваться программно.

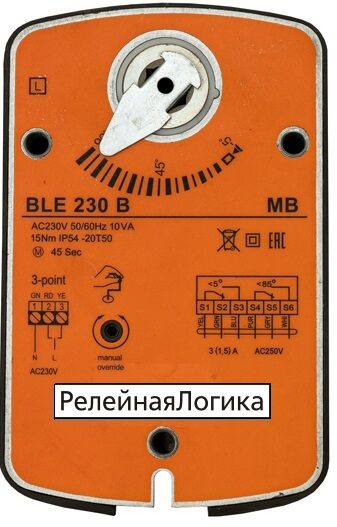

Для выбора типа используемого привода(реверсивный, с возвратной пружиной, или электромагнитный) требуется установить\снять соответствующий джампер на блоке БРЛ-К(управление приводом клапана) и установить соответствующий номер программы управления на блоке управления БРЛ-У-1(основной блок управления).

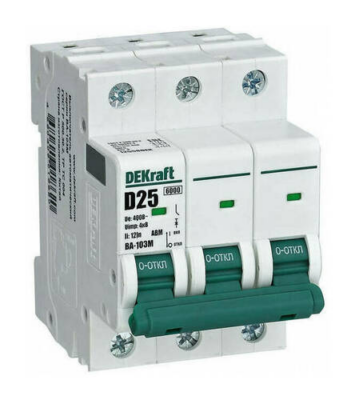

Обратите внимание, что в шкафу подпора установлен автоматический выключатель серии ВА-103М производства компании DEKraft специально предназначенный для защиты цепей вентиляции, подпора и других систем, где не требуется теплозащита.
Автоматический выключатель шкафа подпора для зоны МГН

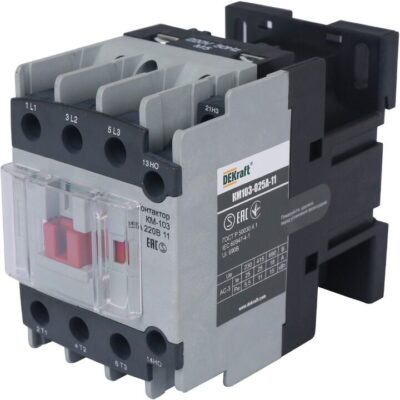

В шкафу подпора для зоны МГН ШУ-ПД установлены контакторы серии КМ-103 производства DEKraft.
Контактор шкафа подпора для зоны МГН

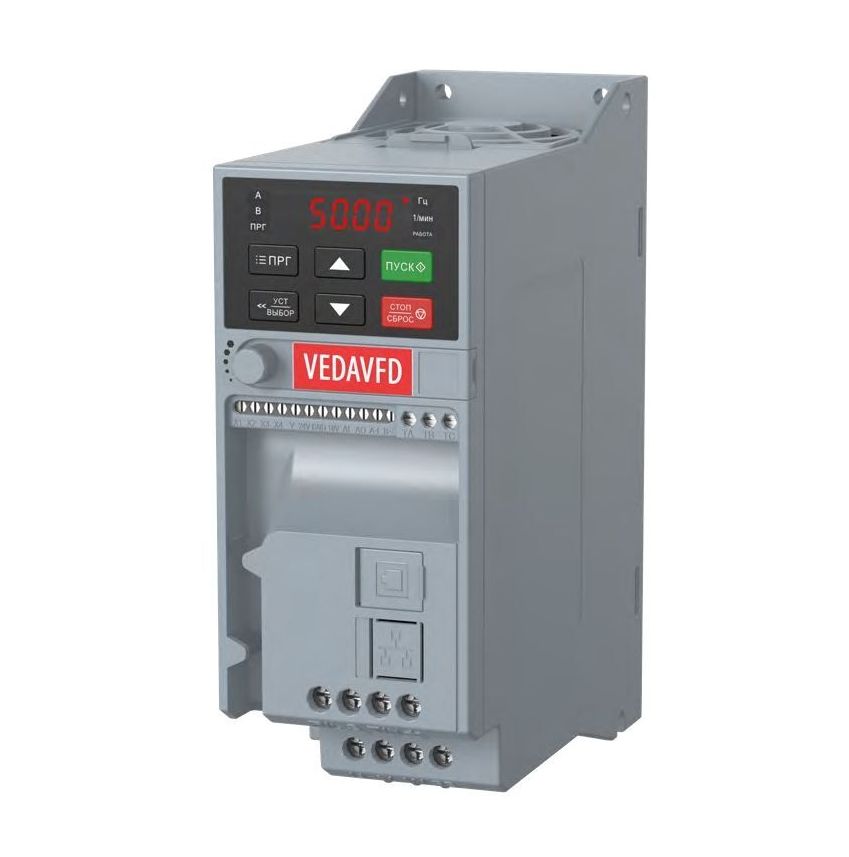

В шкафу подпора для зоны МГН ШУ-ПД может дополнительно устанавливаться устройство плавного пуска(УПП), преобразователь частоты(ПЧ).
Преобразователь частоты шкафа подпора для зоны МГН
Шкафы подпора для зоны МГН ШУ-ПД обеспечивают управление любыми типами клапанов дымоудаления(с возвратной пружиной, реверсивные, электромагнитные), с номинальным рабочим напряжением питания электроприводов клапанов — 230В, 50Гц AC, либо 24В DC (с выводом световой индикации о состоянии клапана подпора, а также сигналов диспетчеризации «Клапан открыт» и «Клапан закрыт».
Шкаф подпора для зоны МГН ШУ-ПД — управление клапаном
Тип сигналов запуска шкафа подпора для зоны МГН:
— сухой контакт;
— 12-24В DC;
— СПЗ GLOBAL, прот. R2;
— АЛС Рубеж, прот. R3;
— RS-485, Болид;
— RS-485, Modbus RTU\TCP.
Тип датчика двери зоны МГН для управления вентилятором подпора:
— геркон;
— адресный датчик.
Количество управляемых шкафом подпора для зоны МГН ступеней электро-калорифера:
— 1 ступень;
— 2 ступени;
— 3 и более ступеней по ТЗ Заказчика.
Шкаф подпора для зоны МГН разработан, производится и тестируется в соответствии с ГОСТ Р 53325-2012 и ТР ЕАЭС 043/2017 и имеет действующий сертификат.
Шкаф подпора с для зоны МГН собирается на оборудовании DEKraft.
Контроль неисправностей шкафа подпора для зоны МГН:
Панель управления и индикации шкафа
ШУ-ПД(ДУ)-Х1-Х2-X3-54 УХЛ 4, где:
ШУ– шкаф управления;
ДУ — дымоудалением;
ПД – подпором воздуха;
Х1 — номинальный ток шкафа управления(либо мощность подключаемого электродвигателя вентилятора кВт);
Х2* — номинальный ток подключаемого ЭК\мощность подключаемого ЭК кВт;
Х3 — тип сигналов управления\диспетчеризации:
С — «сухой контакт»(базовая поставка);
П — «управление 12-24В DC, диспетчеризация «сухой контакт»;
Р — «Рубеж, прот. R3»;
Б — «Болид, RS-485»;
М — «Modbus RTU(TCP), RS-485».
54 – степень защиты по ГОСТ 14254-80
УХЛ4 – степень защиты шкафа по ГОСТ 15150-69
*При заказе ШУ-ПД с управлением ЭК.
Сокращения применяемые в тексте:
ППУ — прибор пожарный управления;
УДП — устройство дистанционного пуска;
ЭК — электрический калорифер
Основные функции
Основные функции шкафа подпора для зоны МГН.Режимы работы:
— Автоматический — открытие клапана подпора и запуск вентилятора подпора производится по сигналу «ПОЖАР» от прибора пожарного управления (ППУ), тип сигнала запуска в зависимости от модификации шкафа подпора:
— «сухой контакт»;
— 12-24 VDC;
— протокол Modbus RTU,интерфейс RS-485;
— АЛС Рубеж, прот. R3;;
— RS-485, Болид.
—
Дистанционный
— открытие клапана подпора и запуск вентилятора подпора производится по сигналу «ПУСК» от устройства дистанционного пуска (УДП), тип сигнала запуска «сухой контакт».РУЧНОЙ
— открытие клапана подпора и запуск вентилятора подпора производится с помощью переключателя с ключом «ВКЛ», установленного на двери шкафа подпора. Этот режим, также может использоваться для проверки работоспособности клапана и вентилятора подпора.
После запуска вентилятора подпора в зависимости от уставок температуры в канале, производится включение\отключение калорифера.
— Зона МГН* —
открытие клапана подпора производится с помощью ППУ, УДП, или с помощью переключателя с ключом «ВКЛ», установленного на двери шкафа подпора.Запуск и останов вентилятора подпора производится по сигналу с датчика положения двери зоны МГН(открыта\закрыта). Тип датчика положения двери — например герконовый датчик ИО 102-2 (СМК-1) .
Работа калорифера возможна только если произведен запуск вентилятора подпора.
При снятии сигналов запуска «ПУСК» — «ПОЖАР» останов вентилятора подпора производится ТОЛЬКО ПОСЛЕ ПРОДУВА КАЛОРИФЕРА.
Стандартная задержка работы вентилятора подпора на продув калорифера — 180 сек.
Вывод информационных, дискретных сигналов в систему диспетчеризации:
— «Питание ввода в норме»\»Неисправность питания ввода»;
— «Питание резервного ввода в норме»\»Неисправность питания резервного ввода»;
— «Неисправность»(обобщенный сигнал неисправности);
— «Пуск»(прием сигнала от УДП, либо пуск произведен установкой переключателя в положение «Ручной»);
— «Вентилятор подпора включен»;
— «Неисправность вентилятора подпора»;
— «Неисправность УПП»(устройства плавного пуска»;
— «Неисправность ПЧ»(преобразователя частоты);
— «Дверь шкафа открыта»(установка концевой микропереключателя на дверь шкафа)*;
— «Клапан подпора открыт»;
— «Клапан подпора закрыт»;
— «Неисправность электрокалорифера 1 ступени»;
— «Электрокалорифер 1 ступени включен»;
— «Неисправность электрокалорифера 2 ступени»;
— «Электрокалорифер 2 ступени включен»;
Панель управления и индикации шкафа подпора для зоны МГН — блок БРЛ-У-2
Панель управления шкафа подпора для зоны МГН
Звуковая сигнализация шкафа подпора для зоны МГН ШУ-ПД:
— ПОЖАР;
— ПУСК;
— НЕИСПРАВНОСТЬ;
Световая индикация шкафа подпора для зоны МГН ШУ-ПД:
— Питание ЦУ в норме;
— Клапан открыт;
— Клапан закрыт;
— Вентилятор включен;
— ПУСК;
— ПОЖАР;
— НЕИСПРАВНОСТЬ.
Органы управления шкафа подпора для зоны МГН ШУ-ПД:
— Кнопка «Тест индикации» — проверка работоспособности всей свето-звуковой индикации, расположенной на двери шкафа подпора;
— Кнопка «Звук отключить» — отключение звуковой сигнализации «Пуск» и\или «Пожар» и\или «Неисправность» (автоматическое восстановление звуковой сигнализации происходит при каждом новом поступлении любого из этих сигналов, также можно произвести восстановление параметров звуковой индикации кратковременным нажатием на кнопку «Тест индикации);
— Кнопка «Сброс Пуск\Пожар» — сброс сигналов «Пуск» и\или «Пожар»(ключ переключателя должен быть в положении «Выкл»);
— Кнопка «Сброс Неисправность» — сброс сигналов неисправности, поступивших от устройств контроля(Неисправность питания, неисправность электродвигателя, неисправность катушки контактора, неисправность резервного ввода АВР, неисправность привода клапана, неисправность управляющих линий ППУ и УДП). Сигнал «Неисправность» имеет задержку 1,5-2 сек., для исключения ложных срабатываний устройств контроля шкафа. Сброс сигнала неисправности возможен только при полном устранении всех неисправностей.
— Переключатель «Пуск выкл.-вкл.» — ручное управление запуском вентилятора подпора — сигнал «ПУСК».
Панель управления и индикации шкафа подпора для зоны МГН — блок БРЛ-ЭК-2
Панель управления БРЛ-ЭК-2
Панель управления электрокалорифером шкафа подпора для зоны МГН
Световая индикация шкафа подпора для зоны МГН ШУ-ПД
— Питание ЦУ в норме;
— Продув ЭК;
— Нагрев ЭК;
— ЭК 1 ступень включена;
— ЭК 2 ступень включена;
— Перегрев ЭК;
— ЭК 1 ступень включена;
— Неисправность ДТ\Темп.;
— ЭК 1 ступень неисправность;
— ЭК 2 ступень неисправность.
Органы управления шкафа подпора для зоны МГН ШУ-ПД:
— Кнопка «Тест индикации» — проверка работоспособности свето-звуковой индикации, расположенной на панели БРЛ-ЭК-2 шкафа подпора;
— Переключатель режимов «Зима-Лето» — разрешение, или запрет включения ступеней электрокалорифера.
Режим «Зима» — работа калорифера разрешена;
Режим «Лето» — работа калорифера запрещена.
Контроль неисправностей шкафа подпора для зоны МГН:
— Неисправность питающего ввода (постоянный контроль на обрыв фаз, неправильное чередование фаз, «слипание» фаз, неисправность напряжения);
— Неисправность резервного ввода АВР (постоянный контроль состояния резервного ввода АВР);
— Неисправность подключаемого электродвигателя вентилятора подпора(контроль силовой цепи электродвигателя на обрыв и короткое замыкание);
— Неисправность катушки контактора управляющего запуском вентилятора подпора(постоянный контроль на обрыв и короткое замыкание);
— Неисправность управляющей линии «ПОЖАР»(ППУ)(контроль на обрыв и короткое замыкание);
— Неисправность управляющей линии «ПУСК»(УДП)(контроль на обрыв и короткое замыкание);
— Неисправность управляющей линии «Дверь МГН»(контроль на обрыв и короткое замыкание);
— Неисправность устройства плавного пуска, или частотного преобразователя;
— Неисправность подключаемого электропривода клапана подпора(контроль на обрыв и короткое замыкание);
— Неисправность подключаемого электрокалорифера 1 ступени(контроль силовой цепи электрокалорифера на обрыв и короткое замыкание);
— Неисправность катушки контактора управляющего запуском электрокалорифера 1 ступени(постоянный контроль на обрыв и короткое замыкание);
— Неисправность подключаемого электрокалорифера 2 ступени(контроль силовой цепи электрокалорифера на обрыв и короткое замыкание);
— Неисправность катушки контактора управляющего запуском электрокалорифера 2 ступени(постоянный контроль на обрыв и короткое замыкание);
Шкаф подпора для зоны МГН имеет встроенную задержку на запуск вентилятора, для открытия клапана(90 сек.), которую при использовании конфигурации шкафа без управления клапаном подпора можно отключить установкой соответствующего джампера на блоке БРЛ-У-1(основной блок управления).
Шкаф подпора для зоны МГН имеет функцию контроля положения клапана подпора(«Открыт»-«Закрыт»), которую можно включить установкой соответствующего джампера на блоке БРЛ-У-1(основной блок управления). Прим. может задаваться программно.
Для выбора типа используемого привода(реверсивный, с возвратной пружиной, или электромагнитный) требуется установить\снять соответствующий джампер на блоке БРЛ-К(управление приводом клапана) и установить соответствующий номер программы управления на блоке управления БРЛ-У-1(основной блок управления).
Обратите внимание, что в шкафу подпора установлен автоматический выключатель серии ВА-103М производства компании DEKraft специально предназначенный для защиты цепей вентиляции, подпора и других систем, где не требуется теплозащита.
Автоматический выключатель шкафа подпора для зоны МГН
В шкафу подпора для зоны МГН ШУ-ПД установлены контакторы серии КМ-103 производства DEKraft.
Контактор шкафа подпора для зоны МГН
В шкафу подпора для зоны МГН ШУ-ПД может дополнительно устанавливаться устройство плавного пуска(УПП), преобразователь частоты(ПЧ).
Преобразователь частоты шкафа подпора для зоны МГН
Шкафы подпора для зоны МГН ШУ-ПД обеспечивают управление любыми типами клапанов дымоудаления(с возвратной пружиной, реверсивные, электромагнитные), с номинальным рабочим напряжением питания электроприводов клапанов — 230В, 50Гц AC, либо 24В DC (с выводом световой индикации о состоянии клапана подпора, а также сигналов диспетчеризации «Клапан открыт» и «Клапан закрыт».
Шкаф подпора для зоны МГН ШУ-ПД — управление клапаном
В настройках компонента не выбран ни один тип комментариев
